YE3系列超高效率三相异步电动机

图片展示

产品规格


型号 机座号 功率 电压 电流 频率 转速 效率 功率因数
TYPE Frame
size HP kW V A Hz r/min % Tst/TN Tm/TN  Ist/IN
YE3-80M1-2 1 0.75 380 1.73 50 2825 80.7 0.82 2.3 7
YE3-80M2-2 80 1.5 1.1 2.45 2825 82.7 0.83 2.2 7.3
YE3-80M1-4  3/4 0.55 1.38 1390 81 0.75 2.3 6.5
YE3-80M2-4 1 0.75 1.8 82.5 0.75 2.3 6.6
YE3-90S-2 2 1.5 2.72 2840 84.2 0.84 2.2 7.6
YE3-90L-2 3 2.2 4.58 85.9 0.85
YE3-90S-4 90 1.5 1.1 2.62 1400 84.1 0.76 2.3 6.8
YE3-90L-4 2 1.5 3.47 85.3 0.77 7
YE3-90S-6 1 0.75 2.04 910 78.9 0.71 2 6
YE3-90L-6 1.5 1.1 2.83 81 0.73 2.1
YE3-100L-2 4 3 6.02 2870 87.1 0.87 2.2 7.8
YE3-100L1-4 100 3 2.2 4.76 1430 86.7 0.81 2.3 2.3 7.6
YE3-100L2-4 4 3 6.34 87.7 0.82
YE3-100L-6 2 1.5 3.79 940 82.5 0.73 2 2.1 6.5
YE3-112M-2 5.5 4 7.84 88.1 0.88 2.2 2.3
YE3-112M2-2 7.5 5.5 10.7 2890 89.2 0.88 8.3
YE3-112M3-2 112 9 6.5 12.6 89.5 0.88 2
YE3-112M4-2 10 7.5 14.4 90.1 0.88
YE3-112M-4 5.5 4 8.37 1440 88.6 0.82 2.2 7.8
YE3-112M-6 3 2.2 5.36 940 84.3 0.74 2 2.1 6.6
YE3-132S1-2 7.5 5.5 10.7 2900 89.2 0.88 8.3
YE3-132S2-2 10 7.5 14.4 90.1 0.88 7.9
YE3-132S3-2 15 11 20.6 91.2 0.89 2.3 8.1
YE3-132M2-2 20 15 27.9 2930 91.9 0.89
YE3-132L-2 132 25 18.5 34.2 92.4 0.89 8.2
YE3-132S-4 7.5 5.5 11.3 1440 89.6 0.83 2 7.9
YE3-132M-4 10 7.5 15 90.4 0.84 7.5
YE3-132S-6 4 3 7.2 85.6 0.74 6.8
YE3-132M1-6 5.5 4 9.5 960 86.8 0.74 2.1
YE3-132M2-6 7.5 5.5 12.7 88 0.75 7
YE3-160M1-2 15 11 20.6 91.2 0.89 8.1
YE3-160M2-2 20 15 27.9 2930 91.9 0.89
YE3-160L-2 25 18.5 34.2 92.4 0.89 2.3 8.2
YE3-160M-4 160 15 11 21.5 1460 91.4 0.85 2.2 7.7
YE3-160L-4 20 15 28.8 92.1 0.86 7.8
YE3-160M-6 10 7.5 16.2 970 89.1 0.79 2 2.1 7
YE3-160L-6 15 11 23.2 90.3 0.8 7.2

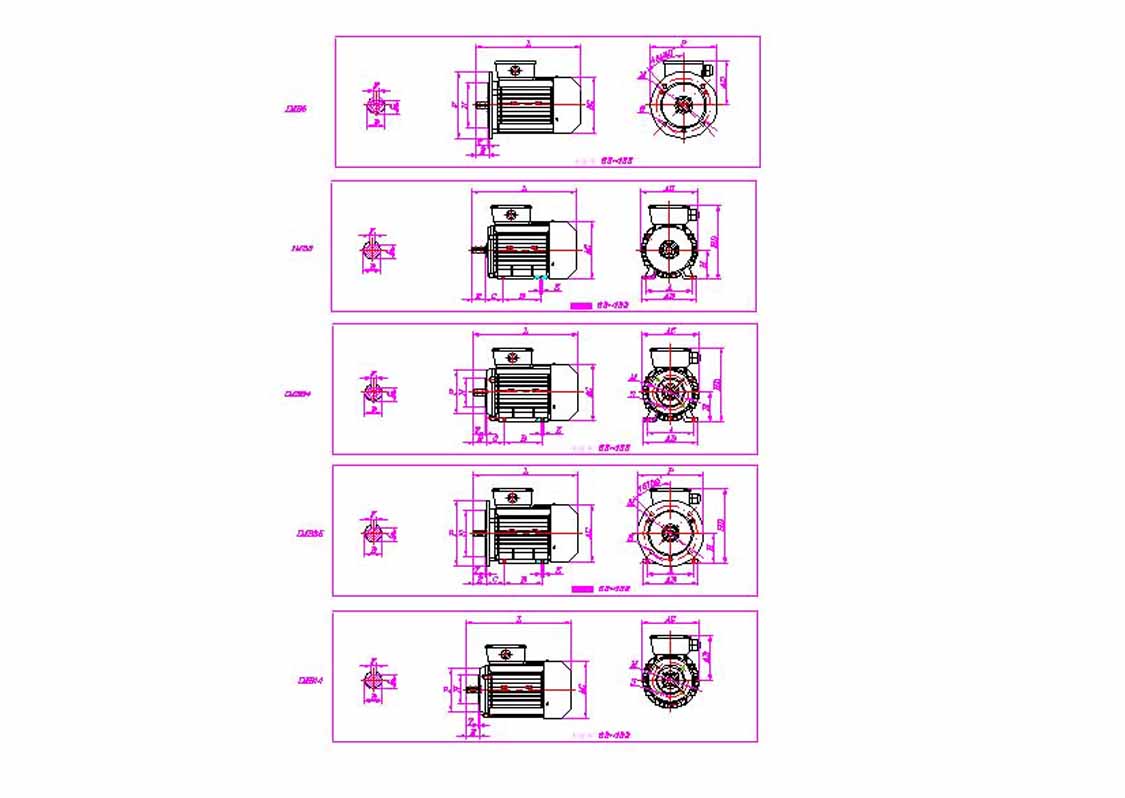

机座号 安装尺寸Installation Size(mm) 安装尺寸Installation Size(mm) 安装尺寸Installation Size(mm) 外形尺寸Outline Dimension
Frane IMB3 IMB14 IMB5 (mm)
Size
A B C D E F G H K M N P R S T M N P R S T AB AC AD HD L
80M 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 165 175 145 220 305
90S 140 100 56 24 50 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 180 195 165 260 360
90L 140 125 56 24 50 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 180 195 165 260 390
100L 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 14.5 4 205 215 180 270 435
112M 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 14.5 4 230 240 190 300 470
132S 216 140 89 38 80 10 33 132 12 265 230 300 0 14.5 4 270 275 210 345 510
132M 216 178 89 38 80 10 33 132 12 265 230 300 0 14.5 4 270 275 210 345 560
160M 254 210 108 42 110 12 37 160 14.5 300 250 350 0 18.5 5 320 330 255 420 730
160L 254 254 108 42 110 12 37 160 14.5 300 250 350 0 18.5 5 320 330 255 420 760
