YX3系列电机

图片展示

产品规格

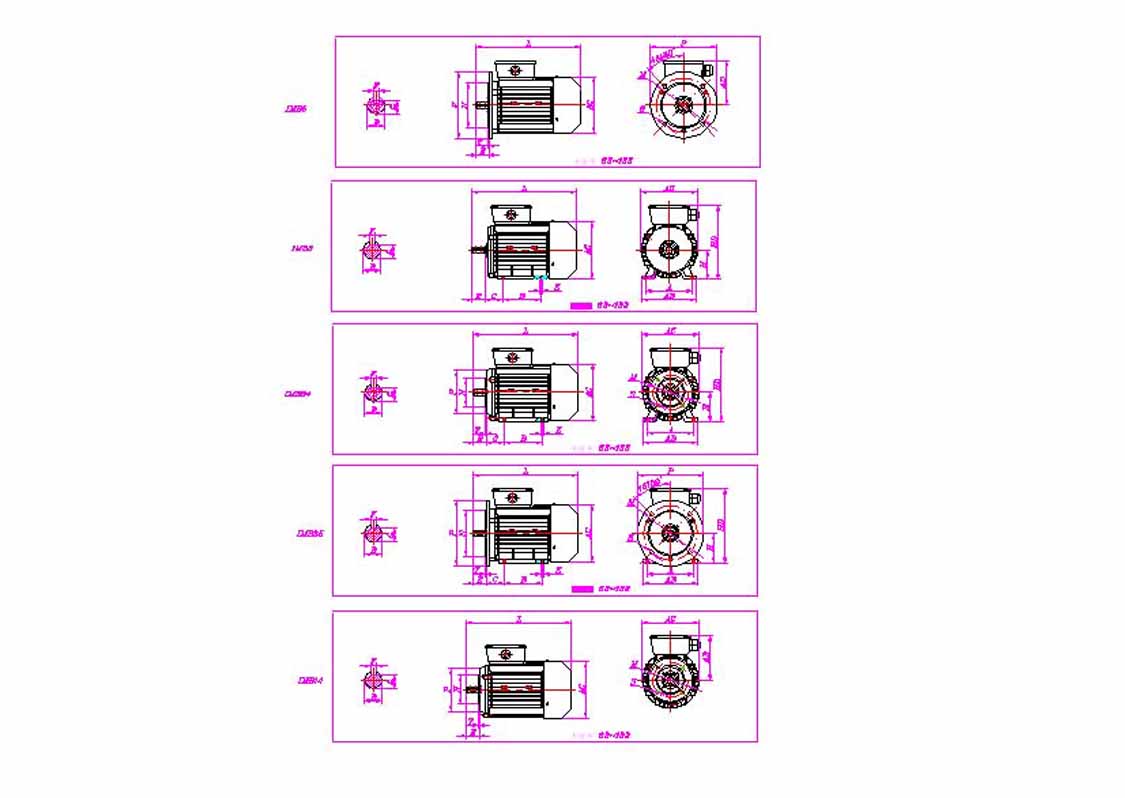

机座号 安装尺寸Installation Size(mm) 安装尺寸Installation Size(mm) 安装尺寸Installation Size(mm) 外形尺寸Outline Dimension
Frane IMB3 IMB14 IMB5 (mm)
Size
A B C D E F G H K M N P R S T M N P R S T AB AC AD HD L
80M 125 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 165 130 200 0 12 3.5 165 175 145 220 305
90S 140 100 56 24 50 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 180 195 165 260 360
90L 140 125 56 24 50 8 20 90 10 115 95 140 0 M8 3 165 130 200 0 12 3.5 180 195 165 260 390
100L 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3.5 215 180 250 0 14.5 4 205 215 180 270 435
112M 190 140 70 28 60 8 24 112 12 130 110 160 0 M8 3.5 215 180 250 0 14.5 4 230 240 190 300 470
132S 216 140 89 38 80 10 33 132 12 265 230 300 0 14.5 4 270 275 210 345 510
132M 216 178 89 38 80 10 33 132 12 265 230 300 0 14.5 4 270 275 210 345 560
160M 254 210 108 42 110 12 37 160 14.5 300 250 350 0 18.5 5 320 330 255 420 730
160L 254 254 108 42 110 12 37 160 14.5 300 250 350 0 18.5 5 320 330 255 420 760
